강소억통제지능장비유한회사 및 산하의 전 자본 자회사 상해동보전력기술유한공사 업계 관리 경험이 풍부한 동제대 박사과정 학생 팀이 공동으로 설립한 "고신기술...
당사는 AGV용 수직 스티어링 휠을 제공하고 있으며, 생산, 판매, 연구 개발 분야에서 22년의 경험을 보유하고 있습니다. 당사 제품은 500KG에서 6.5T까지의 하중 범위로 높은 하중 용량과 내구성을 제공합니다. 그리고 이는 글로벌 물류 시장에서 널리 사용되고 있습니다.
제품 소개

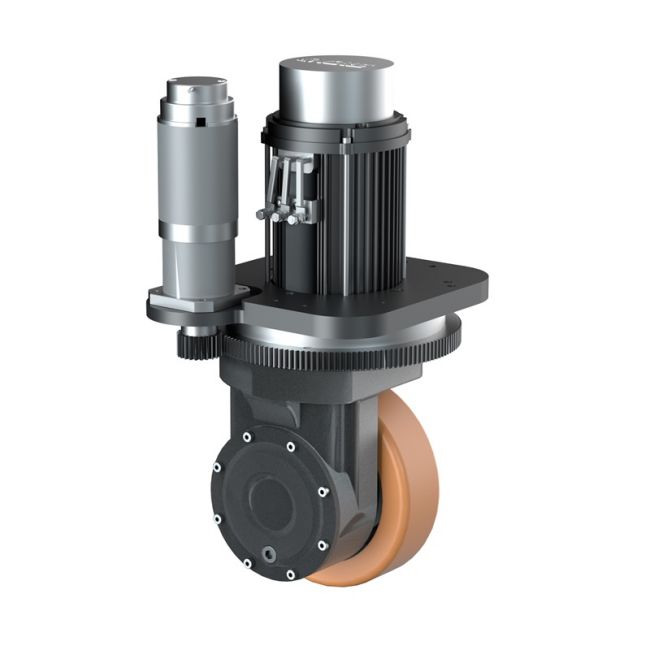

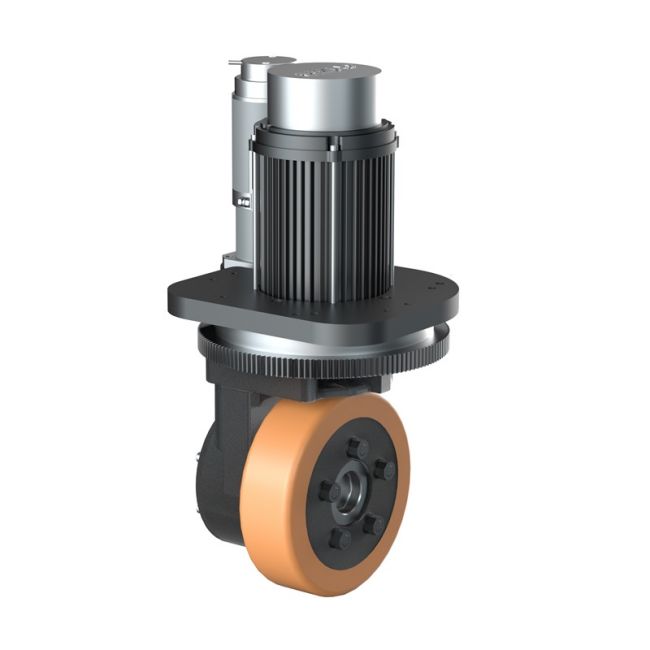

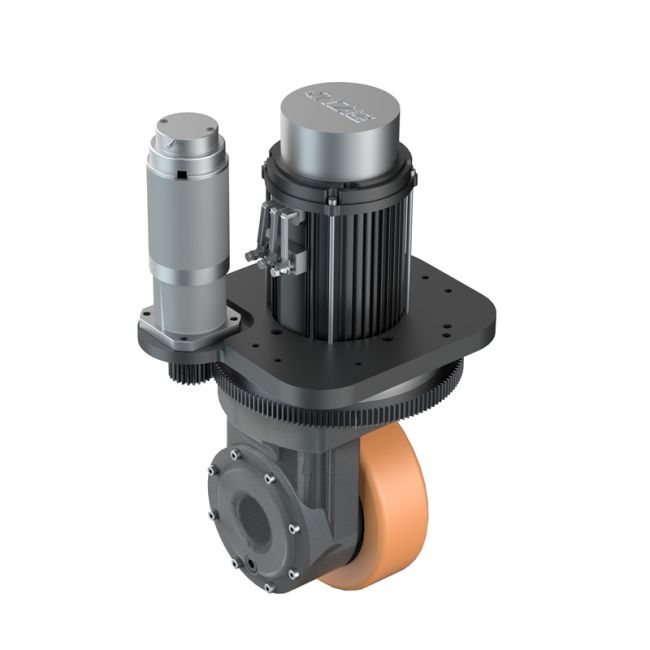

조향 장치가 장착된 TEC 시리즈 수직 구동 휠은 AGV(무인 운반 차량) 및 산업용 로봇을 위해 설계된 고성능 구동 솔루션입니다. 컴팩트한 구조와 매우 작은 회전 반경 설계로 공간이 제한된 상황에서도 유연한 이동이 가능합니다. 고품질 소재와 첨단 제조 기술을 사용했습니다.
1. 베벨기어 전달 구조, 구조가 컴팩트하고 소음이 적으며 출력 토크가 큽니다.
2. 수직 구동 휠 시리즈(휠 직경(mm)에 따라 명명): 150, 230, 250, 310, 343, 406, 457, 470 시리즈 적용 범위.
3. 하중 범위: 500kg-6500kg 시리즈;
4. 12V-96V 입력 전압 범위, 스티어링 유무에 관계없이 수직;
5. 선택 사항인 폴리우레탄 바퀴 또는 고무 바퀴;
6. 옵션 DC 브러시, AC 비동기, 영구 자석 서보 모터, 전력 범위 400W-16KW;
7. 옵션 부품: 충격 흡수 스프링, 리미트 스위치, 오리지널 스위치, 증분형/절대형 엔코더, 전위차계 및 기타 부품.
8. 맞춤형 시리즈: 방폭 구동 휠, 저온 구동 휠, 높은 IP 보호 등급.
탁월한 성능과 다양한 시나리오에 대한 적응성을 갖춘 TEC 시리즈 수직 구동 휠 조향 장치는 다양한 유형의 자동화 장비에 널리 사용되어 기업이 효율적인 물류와 정밀한 탐색을 달성하는 데 도움이 됩니다.
응용 프로그램 시나리오
· 포크리프트: 수직 구동 휠의 컴팩트한 디자인으로 포크리프트가 더욱 컴팩트하고 유연하며 조작이 간편해졌습니다.

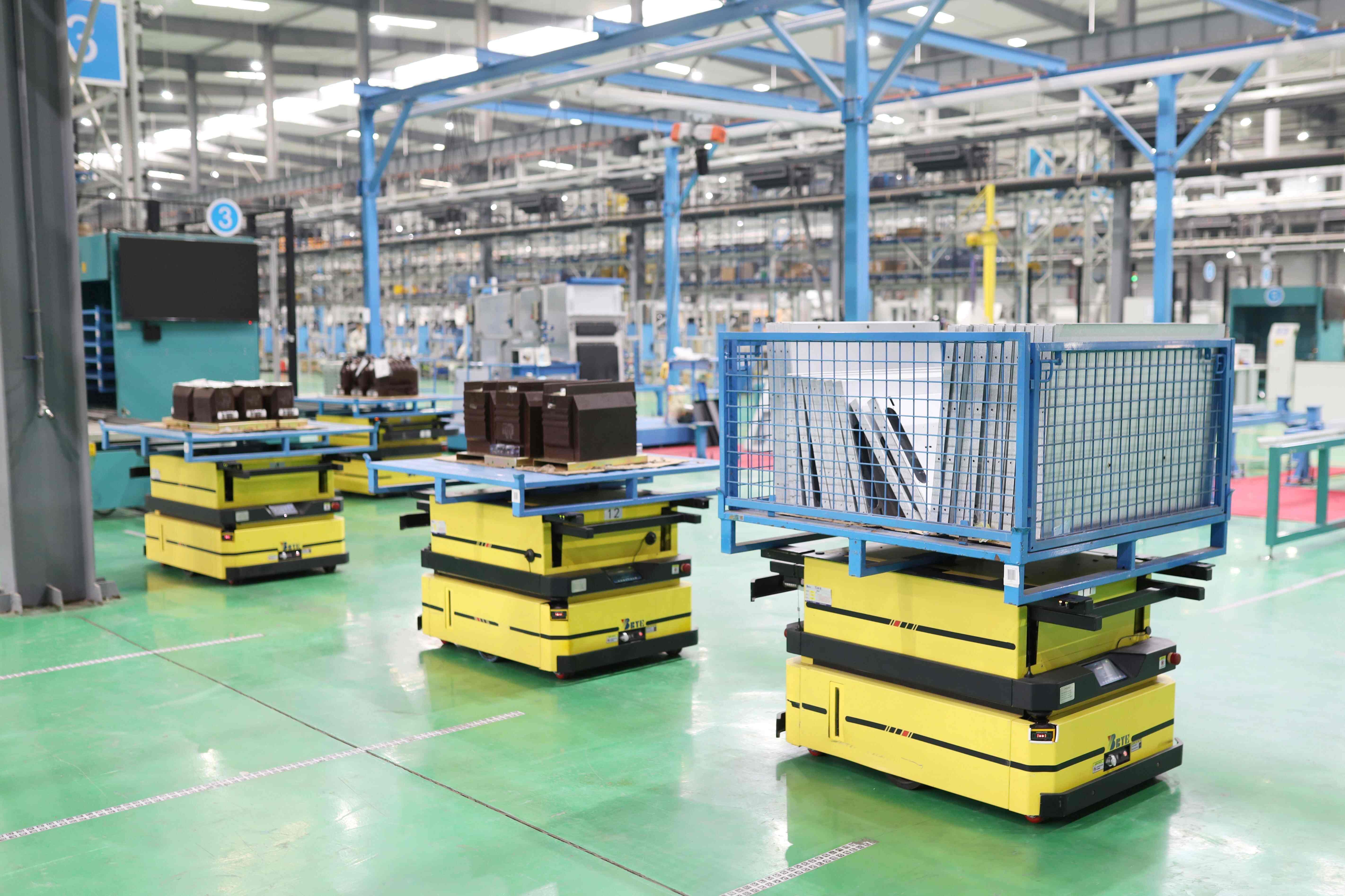

자동 가이드 차량(AGV): 공장 내에서 자재 취급을 자동화하는 데 적합합니다. 컴팩트한 디자인과 뛰어난 기동성 덕분에 좁은 통로도 쉽게 이동할 수 있으며, 강력한 모터 덕분에 다양한 하중을 처리할 수 있습니다.
6가지 품질 보증
제품 사양
| 보행 부분 | 전향 부분 | |||||||||||||||
시리즈 | 정격전압 （V） | 모터（W） | 정격전류 （A） | 속도 （RPM） | 정격토크 （NM） | 감속비 （i） | 출력토크 （NM） | 최대토크 （NM） | 최대적재 （kg） | 정격전압 （V） | 모터 （W） | 정격전류 （a） | 속도 （RPM） | 정격토크 （NM） | 감속비 （i） | 출력토크（NM） |
| TEC-150 | 48 | 750 | 20 | 3000 | 2.4 | 22.5 | 45.9 | 114 | 500 | 48 | 200 | 6.4 | 3000 | 40 | 30 | |
| TEC -230 | 24 | 1500 | 76 | 2590 | 5.5 | 30 | 108 | 300 | 1500 | 24 | 650 | 36 | 3487 | 1.78 | 50 | 71.2 |
| 24 | 1500 | 76.2 | 3200 | 4.5 | 30 | 108 | 300 | 1500 | 24 | 400 | 24 | 3000 | 1.27 | 33.92 | 34.4 | |
| 24 | 1500 | 76.2 | 3200 | 4.5 | 30 | 108 | 300 | 1500 | 24 | 400 | 24 | 3000 | 1.27 | 33.92 | 34.4 | |
| 48 | 1500 | 34 | 2500 | 5.73 | 30 | 145 | 365 | 1500 | 48 | 400 | 9.9 | 3000 | 1.27 | 50 | 42 | |
| TEC -250 | 24 | 1600 | 100 | 2400 | 6.4 | 19 | 103 | 260 | 1800 | 24 | 650 | 36 | 3487 | 1.78 | 50 | 71.2 |
| 24 | 1600 | 100 | 2400 | 6.4 | 19 | 103 | 260 | 1800 | 24 | 400 | 24 | 3000 | 1.27 | 33.92 | 34.4 | |
| 48 | 1600 | 35 | 2500 | 6.11 | 19 | 98.6 | 246 | 1800 | 48 | 400 | 9.9 | 3000 | 1.27 | 50 | 42 | |
| 48 | 2500 | 63 | 2500 | 9.55 | 19 | 163 | 450 | 1800 | 48 | 400 | 9.9 | 3000 | 1.27 | 50 | 42 | |
| TEC -310 | 24 | 3000 | 137 | 2500 | 11.46 | 23 | 224 | 650 | 2200 | 24 | 600 | 38.5 | 2275 | 2.52 | 45 | 95.6 |
| 48 | 3000 | 68 | 2500 | 11.5 | 23 | 224 | 650 | 2200 | 48 | 600 | 15 | 2500 | 2.3 | 50 | 108 | |
| TEC -343 | 48 | 6500 | 180 | 2800 | 23 | 20.2 | 395 | 988 | 3200 | 48 | 1200 | 33 | 3000 | 3.82 | 50 | 191 |
| TEC -406 | 48 | 8000 | 207 | 1420 | 54 | 24 | 1054 | 2592 | 6000 | 48 | 2000 | 57 | 3000 | 6.4 | 50 | 305 |
| TEC -457 | 80 | 10000 | 142 | 1200 | 85 | 23.32 | 1684 | 4507 | 6500 | 80 | 3000 | 43 | 1500 | 19 | 50 | 305 |
| TEC -470 | 80 | 10000 | 142 | 1200 | 85 | 23.32 | 1684 | 4507 | 6500 | 80 | 3000 | 43 | 1500 | 19 | 50 | 305 |
자주 묻는 질문
배송 시, 설치 및 배선 설명서를 패키지에 포함시켜 드립니다. 이해에 어려움이 있으시면 언제든지 당사 기술팀에 문의해 주세요. 온라인 기술 지원을 제공해 드리겠습니다.
수직 구동 휠:
o 적용 시나리오: 좁은 통로 등 작은 공간에 적합하며 유연한 회전이 가능합니다.
o 하중 요구 사항: 일반적으로 가벼운 하중에 적합합니다.
o 조종의 유연성: 기동성이 뛰어나 좁은 구역에서도 조작이 용이합니다.
수평 구동 휠:
o 적용 시나리오: 중량물 운송 등 안정성과 운반 능력이 요구되는 환경에 적합합니다.
o 하중 요구 사항: 일반적으로 더 무거운 품목을 지탱할 수 있습니다.
o 조종 유연성: 원활한 작동이 요구되는 응용 분야에 적합합니다.
듀얼 드라이브 휠은 두 개의 독립적인 구동 시스템을 갖춘 휠 구조로, 일반적으로 자동 가이드 차량(AGV)과 자율 주행 로봇(AMR)에 사용됩니다. 각 구동 휠을 독립적으로 제어할 수 있어 정밀한 조향, 민첩성 향상, 안정성 향상이 가능합니다. 이 기술은 특히 공간 제약이 있는 구역에서 차량이 피벗 턴을 수행하거나 복잡한 경로를 효율적으로 탐색해야 하는 경우와 같이 고정밀 모션 제어가 필요한 애플리케이션에 적합합니다.
