제품 소개

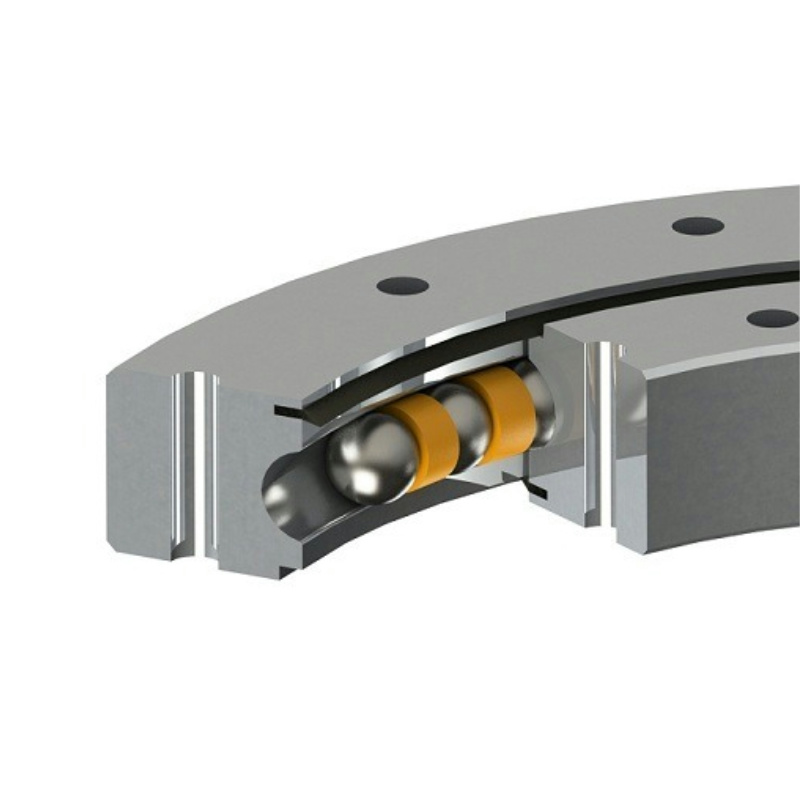

4점 접촉 볼 회전 베어링은 주로 내륜과 외륜, 단열강구, 케이지(또는 파티션), 밀봉 장치 등으로 구성됩니다. 내륜과 외륜은 일체형 구조이거나 분리형 구조일 수 있습니다. 일체형 링은 강성이 더 높고, 분할형 구조는 조정이 더 쉽습니다. 두 개의 분할 링은 공장에서 출고될 때 볼트로 서로 고정되어 있습니다.
4점 접촉 볼 회전 베어링은 일반적으로 케이지(또는 파티션)를 장착하고, 전체 볼 구조는 무거운 하중 조건에서만 사용됩니다. 전체 볼 구조는 하중 지지 능력이 강하지만 마찰도 크기 때문에 강철 볼의 표면이 쉽게 긁힐 수 있습니다.
4점 접촉 볼 턴테이블 베어링/선회 베어링의 기본 구조에는 기어리스형, 외부 기어형, 내부 기어형이 있으며, 모두 정적 하중 용량이 높습니다.
응용 프로그램 시나리오

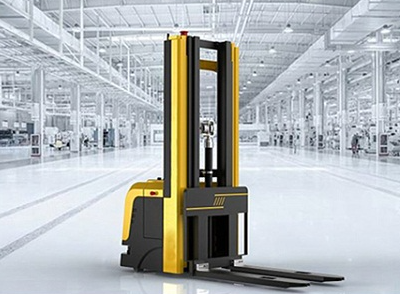

포크리프트 AGV:
포크리프트 AGV가 직면한 운영 환경은 비교적 복잡하기 때문에 구동 휠에 사용되는 AGV(무인 가이드 차량) 회전 베어링도 더 강한 안정성이 필요하며, 표면도 특수 처리되어 특수 환경에 대처해야 합니다.

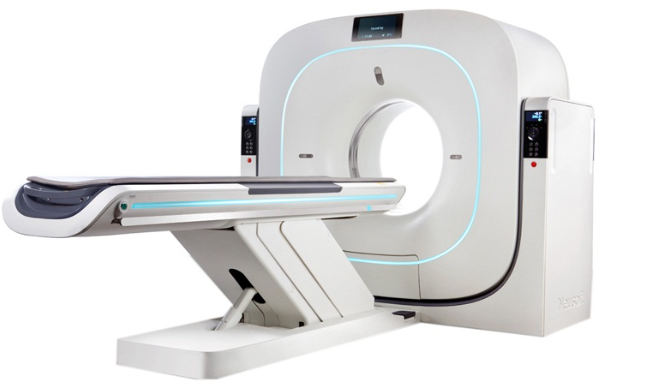

CT:
CT 기계가 작동 중이면 X선관과 검출기가 환자 주위를 동시에 회전하면서 단층촬영 이미지를 생성하는데, 이를 통해 의사는 진단에 필요한 중요한 정보를 얻을 수 있습니다.
CT장비의 고속 회전 시, 조용한 의료 환경을 확보하기 위해서는 저소음, 고정밀 동작의 의료장비 회전 베어링(턴테이블 베어링)이 매우 중요합니다.
6가지 품질 보증
제품 매개변수(사양)
모델 | 치아 프로필 유형 | 계수 (m) | 이빨의 수 (Z) | 이빨 각도 (α) | 첨가계수 (h) | 변위계수 (x) |
TEC - 150P750SP | 복잡한 | 1.5 | 110 | 20° | 1.0 | 0 |
TEC - 167P400SP | 복잡한 | 값이 지정되지 않았습니다 | 114 | 20° | 1.0 | 0 |
TEC - 167(V2.1) | 복잡한 | 3 | 40 | 20° | 1.0 | 0 |
TEC - 300 | 복잡한 | 2.5 | 127 | 20° | 1.0 | -0.28 |
TEC - 410 | 복잡한 | 2.5 | 180 | 20° | 1.0 | -0.28 |
모델
기간（Wx） | 측정에 따른 치아 수 Across (K) | 상위 편차 (Es) | 하한 편차 (Es) | |
TEC - 150P750SP | 57.66 | 13 | 명확한 단위 표시 없음(맥락에 따라 mm을 사용해야 함) | 명확한 단위 표시 없음(맥락에 따라 mm을 사용해야 함) |
TEC - 167P400SP | 7.9 | 13 | -0.198 | 명확한 단위 표시 없음(맥락에 따라 mm을 사용해야 함) |
TEC - 167 | 87.83 | 12 | -0.320 | 명확한 단위 표시 없음(맥락에 따라 mm을 사용해야 함) |
TEC - 300 | 103.6 | 14 | 명확한 단위 표시 없음(맥락에 따라 mm을 사용해야 함) | 명확한 단위 표시 없음(맥락에 따라 mm을 사용해야 함) |
TEC - 410 | 14.74 | 20 | 상위 편차에 대한 해당 정보는 명확하게 명시되지 않았습니다(표의 이름은 Etes Wk Ebei로 다른 이름과 다릅니다) | 상위 편차에 대한 해당 정보는 명확하게 명시되지 않았습니다(표의 이름은 Etes Wk Ebei로 다른 이름과 다릅니다) |
모델 | 단일 이빨 피치 편차 (±f pt) | 치아 피치의 총 누적 편차 (Fp) | 프로파일 게이지 값 범위 | 총 치아 프로필 편차(Fa) | 헬릭스 미터 범위 | 전체 나선 편차(Fβ) | 레이디얼 런아웃 (Fγ) |
TEC - 150P750SP | ±0.012 | 0.049 | 명확한 단위 표시 없음(맥락에 따라 mm을 사용해야 함) | 0.014 | 명확한 단위 표시 없음(맥락에 따라 mm을 사용해야 함) | 0.016 | 0.039 |
TEC - 167P400SP | ±0.024 | 0.098 | 9.30 | 0.028 | 17 | 0.032 | 0.078 |
TEC - 167 | ±0.026 | 0.036 | 14.03 | 0.100 | 13.10 | 0.032 | 0.080 |
TEC - 300 | ±0.029 | 0.131 | 11.39 | 0.041 | 19 | 0.034 | 0.105 |
TEC - 410 | ±0.029 （±f 영역은 ±f pt로 추정된다.） | 0.131 | 11.75 | 0.041 | 23.75 （LA는 Lβ로 추정됩니다.） | 0.038 | 0.105 （Fy는 Fγ로 추론된다.） |
자주 묻는 질문
다양한 적용 요건이 적절한 회전 베어링을 선택하는 데 영향을 미칩니다. 이러한 고려 사항에는 속도, 오염 방지, 정확도, 마찰 저항 및 작동 환경의 온도 범위가 포함됩니다.
회전 베어링은 풍력 터빈, 굴삭기, 크레인, 터널 보링 머신 등에서 회전 운동을 가능하게 하고 용이하게 해줍니다.
회전 베어링은 내부 링과 외부 링으로 구성되며, 내부 링 중 하나에는 일반적으로 기어가 장착되어 있습니다. 두 개의 내부 링에는 인접한 기계 구성 요소 간의 간단하고 빠른 연결을 가능하게 하는 장착 구멍이 있어, 최적화된 전력 전달이 달성됩니다.
