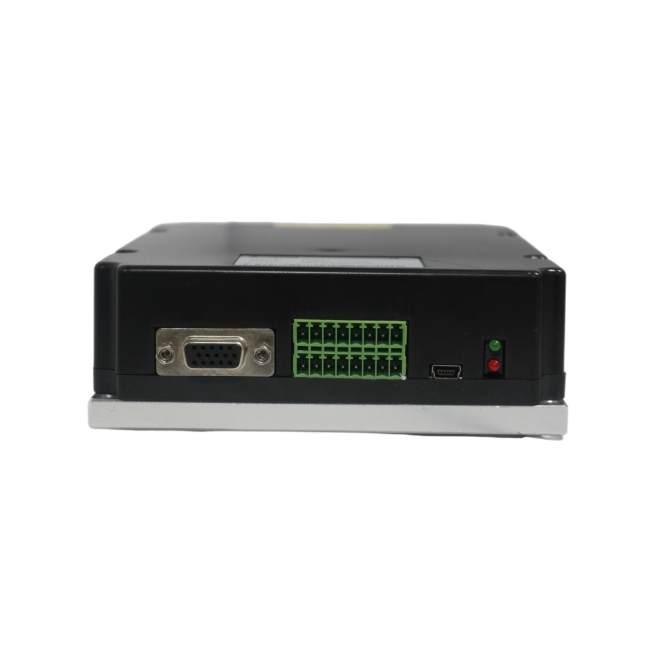

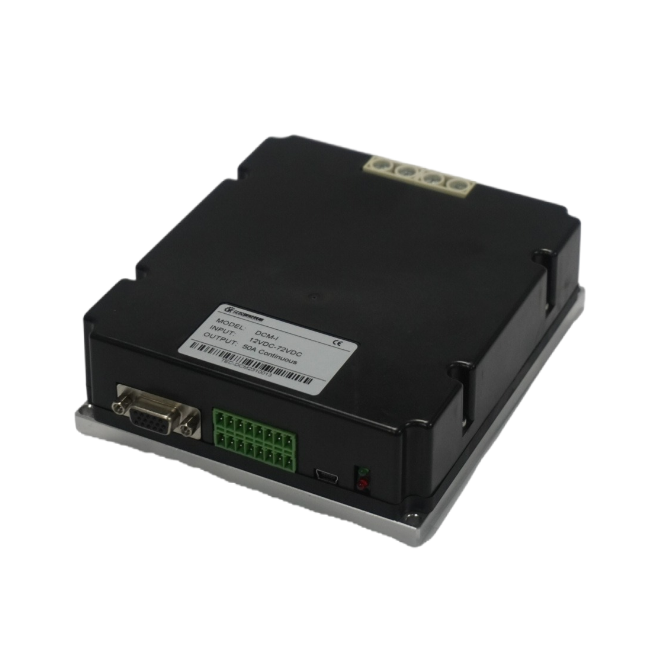

TEC 무브러시 DC 드라이브는 소형 전동 공구 및 로봇과 같은 애플리케이션을 위해 설계되었으며, 뛰어난 빠른 응답성과 유연한 제어 성능을 제공합니다. CANopen, EtherCAT 및 기타 프로토콜과 호환되며 AGV 탐색 및 파견 시스템에 원활하게 연결됩니다.
제품 소개
브러시 DC 드라이버는 전압을 조정하거나 펄스 폭 변조(PWM) 신호를 사용하여 DC 모터를 정밀하게 제어하며, 다양한 소형 애플리케이션 시나리오에 적합합니다. 이 드라이브는 빠른 응답성을 갖추고 있어 모터 속도와 방향을 빠르게 변경할 수 있으며, 전반적인 작동 효율이 향상됩니다.
1. 제어 모드: 위치, 속도, 토크 제어 모드를 지원하며, AGV 기본 선형 운송 및 고정 장소 도킹에 적합합니다.
2. 통신 프로토콜: CANopen, EtherCAT 등의 프로토콜과 호환되며 AGV 내비게이션 및 배송 시스템에 원활하게 연결됩니다.
3. 인코더 적응: 광전식, 자기식 및 절대식 인코더는 완벽하게 호환되어 고정밀 위치 결정 요구 사항을 충족합니다.
4. 모터 구동: 500W~20kW 저전압 서보 모터에 적합하며, 경부하에서 산업용 중부하 시나리오까지 포괄합니다.
5. 2-in-1 드라이브(드라이브+에너지 관리), 비상 알람 제동, 배터리 수명 최적화 방폭, 극한 온도 저항, 충격 저항 등 작업 조건에 대한 맞춤형 개발을 지원합니다.

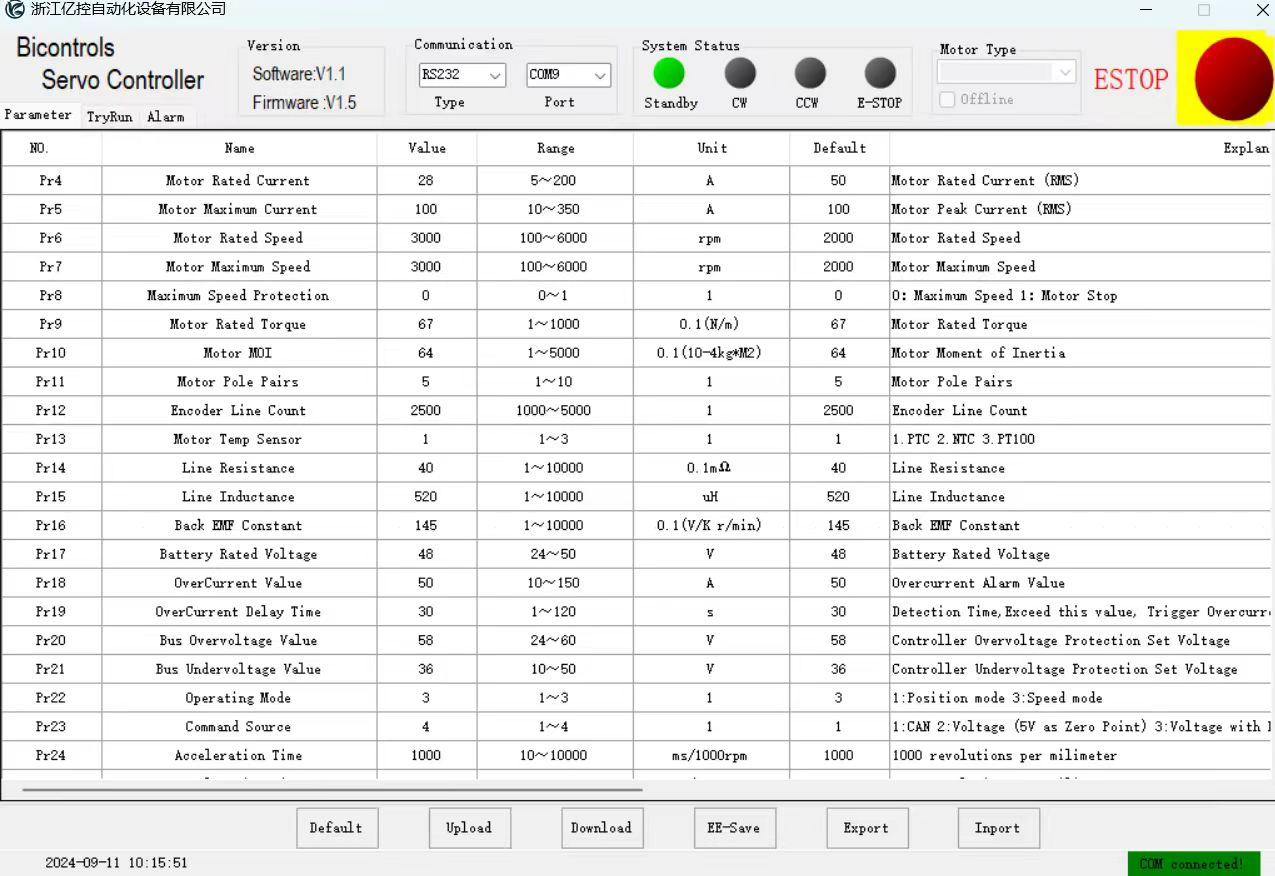

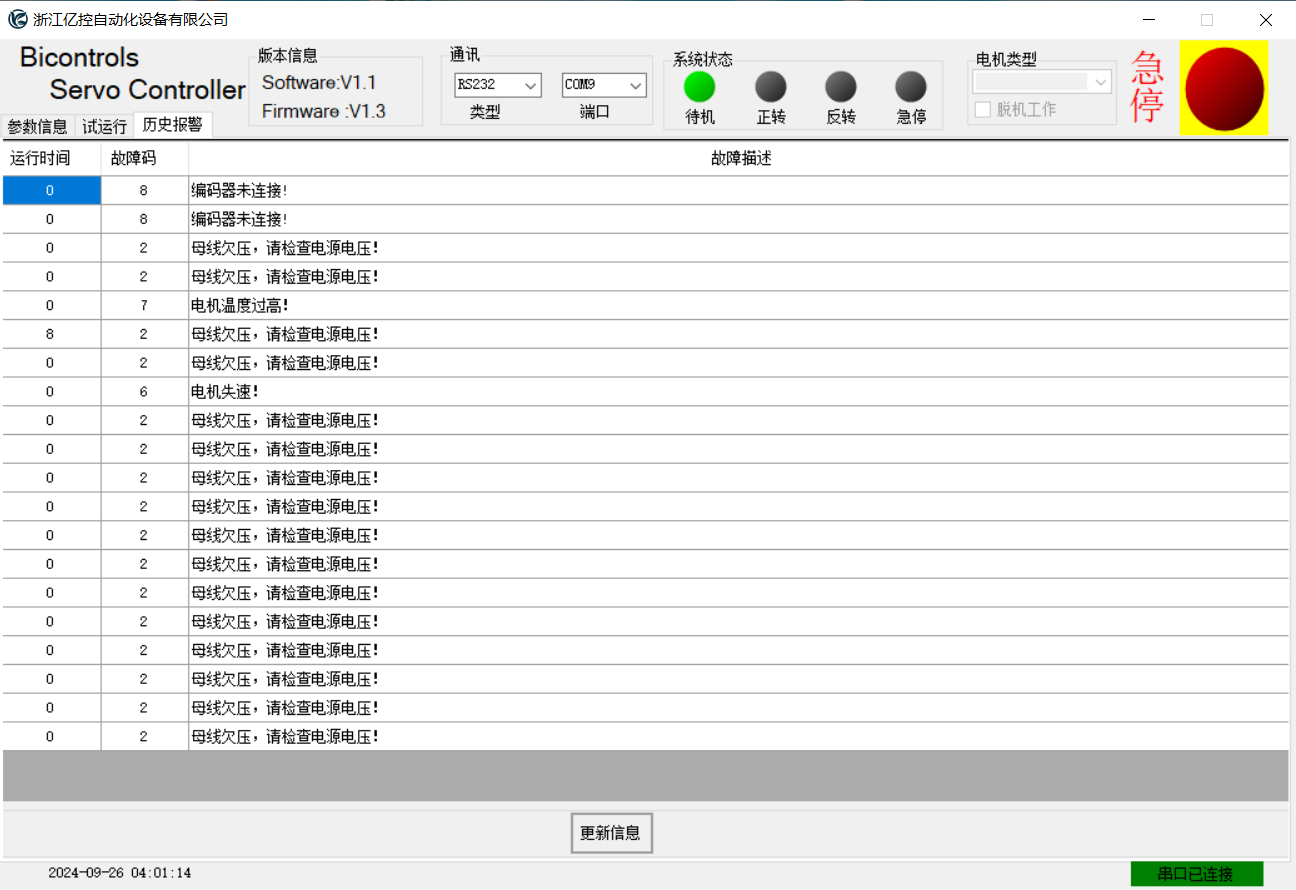

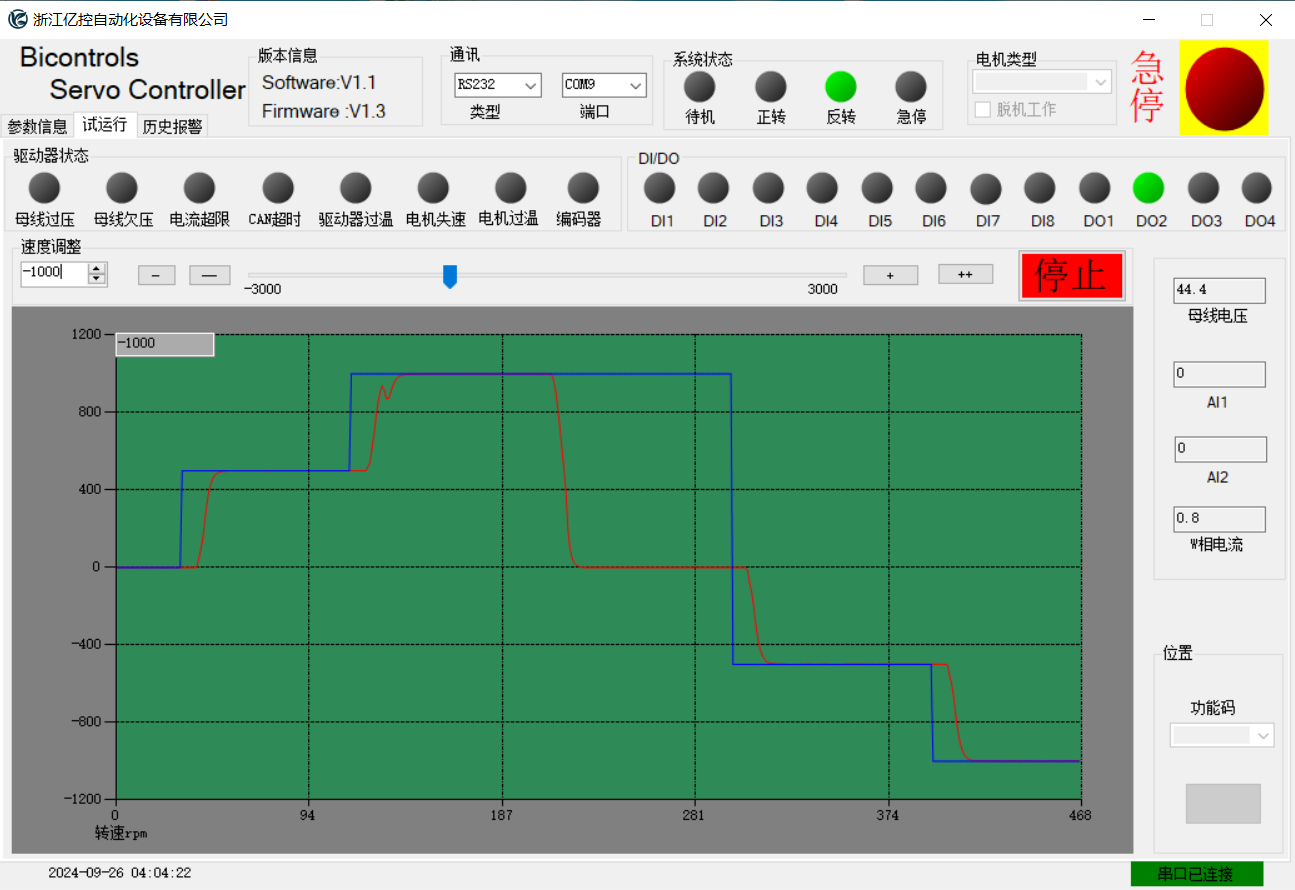

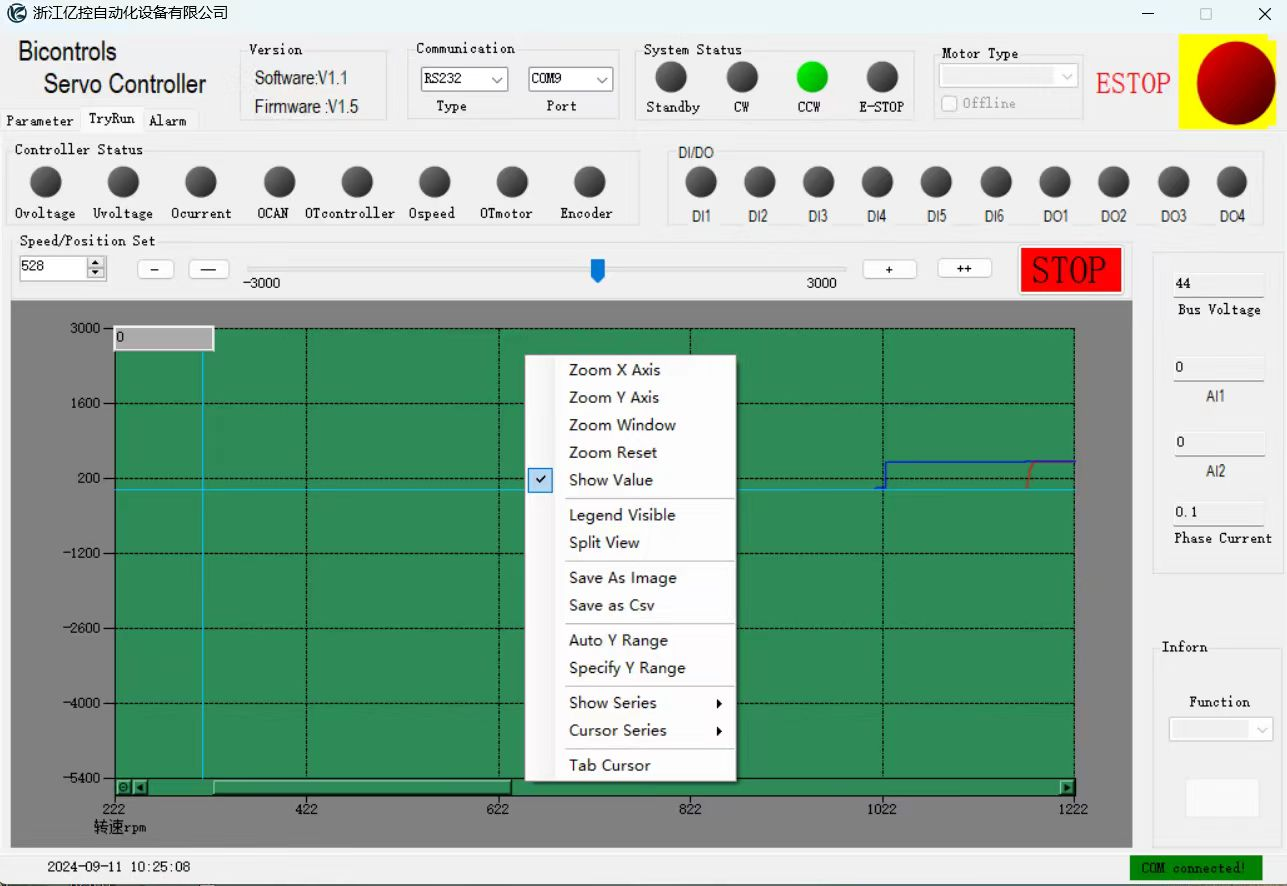

6. 지원 소프트웨어: 인터페이스는 간단하고 명확하며 전압, 전류, DI/DO 상태를 0.1 레벨 정확도로 표시하고 밀리초 레벨 실시간 곡선 추적 지침과 피드백을 제공합니다. 매개변수 단계 조정(±1/±10), 알람 기록 루프 저장, 편리하고 정확한 디버깅.
적용 분야
1. 경량 하중 취급: 창고 고정 경로 팔레트 AGV(하루 평균 기본 운송 8시간).
2. 단거리 안내 시나리오: 쇼핑몰 안내 로봇, 경량 파일 전송 AMR(하중 용량 <500kg).
6가지 품질 보증
제품 매개변수(사양)
| 기본 매개변수 | TEC-DCH-I-U | TEC-DCM-I-U | TEC-DCL-I-U | |
| 전기적 매개변수 | 전압 | DC 12-72 | ||
| 정격 전류 | 150A | 50A | 25A | |
| 제어 | 제어 방법 | 1: 속도 폐쇄 루프 제어 | 1: 속도 폐쇄 루프 제어 | |
| 2: 위치 폐쇄 루프 제어 | ||||
| 입력 및 출력 인터페이스 | 아날로그 입력 | 1채널 0-10V 아날로그 | 2채널 0-10V 아날로그 | |
| 디지털 입력 | 5개의 디지털 입력, 낮은 레벨 유효 | 8개의 디지털 입력, 저레벨 유효 | ||
| 디지털 출력 | 3개의 오픈 컬렉터 출력 | 2개의 오픈 컬렉터 출력 | ||
| 12V 출력 | 1 12V 전원 출력, 최대 전류 200mA | |||
| 피드백 | 인코더 | 5V, 증분형 차동 입력 | ||
| 의사소통 | USB | 호스트 컴퓨터 소프트웨어에 대한 USB 연결 | ||
| CAN | 표준 CANopen 프로토콜 | |||
자주 묻는 질문
사용 조건에 따라 다르지만 DC 드라이브의 수명은 일반적으로 5년 이상이며, 장기적으로 안정적인 작동이 필요한 응용 시나리오에 적합합니다.
속도 제어는 전압, PWM 신호를 조정하거나 전원 공급 주파수를 변경하여 달성할 수 있습니다.
DC 드라이브의 출력 전력은 모델과 응용 분야에 따라 수 와트에서 수 킬로와트까지 다양합니다.
